DCVG/ACVG Pipe Analyzer

تماس بگیرید

دسته:

توضیحات

اندازه گیری و تعیین محل خوردگی های لوله با استفاده از دستگاه های الکترومغناطیس (DCVG/ACVG) در کنار سیستم های GIS و داده های GPS در حال توسعه است. این روش به جهت فراهم کردن ذخیره سازی دقیق شرایط و محل دقیق عیوب لوله و صرفه جویی در زمان، برای مدیران صنعت بسیار ایده آل است.

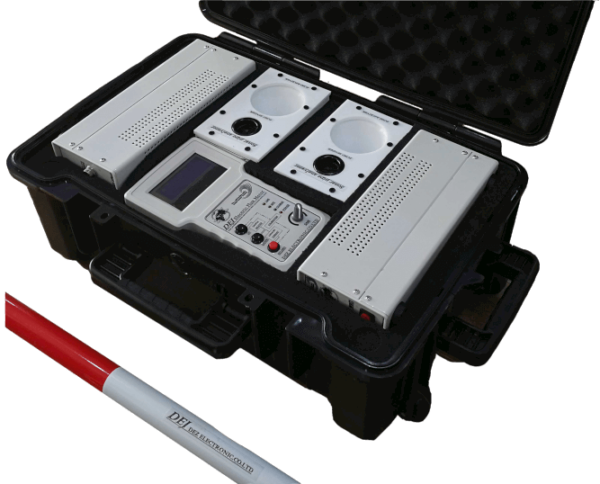

با استفاده از پایشی که توسط دستگاه Pipeline Current Mapper شرکت دز الکترونیک جنوب بر روی لوله های مدفون انجام می شود شرکت های طرف قرارداد می توانند اقدامات پیشگیرانه را در خصوص لوله ها انجام داده و باعث افزایش عمر شبکه لوله از طریق تشخیص خوردگی ها در مراحل اولیه آن شوند. سیستم PCM شامل یک ترنسمیتر پرتابل و گیرنده هند هلد است. ترنسمیتر به هرگونه اتصال نقطه تست متصل شده و باعث اعمال یک سیگنال خاص به لوله می شود. گیرنده می تواند حتی از فاصله 5 کیلومتری این سیگنال را تشخیص داده و سلامت و کیفیت پوشش لوله را تعیین نماید. زمانی که بخشی از لوله که دارای نقص است مشخص شد، با استفاده از جی پی اس دقیق با خطای حدود یک متر (60 سانتی متر) محل دقیق آن داده برداری می شود.

ویژگی های گیرنده PCM DEJ

  • مکان یاب دقیق و PCM هر دو در یک دستگاه هستند
  • توانایی ذخیره سازی دیتا داخلی تا 100 کیلومتر پایش
  • حفظ راندمان دستگاه در محیط های دارای میدان الکترومغناطیس قوی مانند ایستگاه های توزیع برق، تداخل های ناشی از خطوط موازی و …

جریان نگاری

  • امکان ذخیره تا 100000 داده
  • نمایش دیتا ها در نرم افزار اختصاصی و ترسیم گراف کیفیت پوشش
  • قابلیت گزارش گیری در فرمت های اکسل و نرم افزار های GIS
  • دارای مصرف کم باتری جهت استفاده با یک بار شارژ
  • دارای بک لایت و صدا

ویژگی های فرستنده

  • بدون نیاز به هرگونه برق DC/AC
  • دارای باتری با قابلیت شارژ مجدد
  • دارای توان بالا،500 وات
  • گستره 5 کیلومتری در فرکانس 1 کیلوهرتز

جانمایی آسان و دقیق، تهیه نقشه از لوله‌ها حتی در نواحی که لوله‌ها در تماس با دیگر سازه‌های فلزی، تداخل‌های الکتریکی یا ازدحام هستند، فراهم کردن اندازه گیری همزمان PCM (ACVG) می باشد. این ویژگی باعث می شود تا جهت تشخیص جریان های سی پی در امتداد لوله نیازی به محاسبات دستی توسط اپراتور نباشد. Pcmدر هر حالتی که باشد نقشه تهیه و اطلاعات را ذخیره می کند و نیز روی نمایشگر گیرنده نمایش می دهد. همه دیتای جمع آوری شده می تواند به PC ارسال شود و در فرمت های گرافیکی برای آنالیزهای مختلف استفاده و نمایش داده شود. PCM و ملزومات جانبی آن، برای تکنسین لوله ای، ابزاری با بیشترین دقت، سریع و قابل اعتماد جهت تهیه نقشه سلامت لوله ها است.
